Termistore NTC smaltato epossidico qualificato AEC-Q200, diametro corpo massimo 3,0 mm
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Minsing |
| Certificazione: | IATF16949/ISO9001/CE/RoHS |
| Numero di modello: | Serie MF5A-3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 100 pezzi |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Borsa & scatola antistatiche |
| Tempi di consegna: | 7-10 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 milione pezzi all'anno |
|
Informazioni dettagliate |
|||
| Tipo di fornitore: | Produttore originale | Nome del prodotto: | NTC Termistor |
|---|---|---|---|
| Tipo di segnale di uscita: | Tipo analogo | Codice Hs: | 8533400000 |
| Misurare: | Φ1,0~Φ4,5 mm | Valore R: | 0.5KΩ-2000KΩ |
| Tolleranza: | 0,5%,1%,2%,3%,5% | Valore di B: | 3000-4500K |
Descrizione di prodotto
Termistore NTC rivestito in resina epossidica qualificato AEC-Q200, diametro corpo massimo 3,0 mm

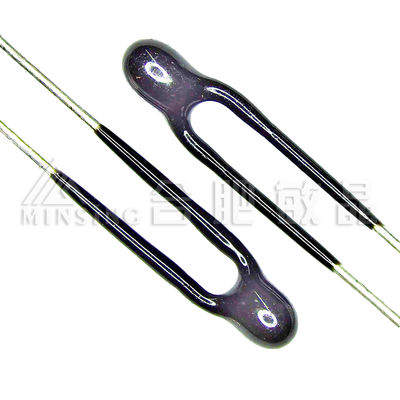

Il dispositivo è costituito da un chip con due conduttori solidi in rame stagnato. È rivestito in resina epossidica nera e codificato a colori, ma non isolato.
Caratteristica del prodotto:
Rivestito in resina epossidica / Design miniaturizzato / Filo nudo e flessibile / Risposta rapida
Applicazione:
Rilevamento, controllo e compensazione della temperatura.
Ad esempio, termistori per il rilevamento della temperatura dell'aria in ingresso o ECT nelle applicazioni automobilistiche, elementi sensore in applicazioni industriali e commerciali, sistemi di riscaldamento e sistemi industriali.
Montaggio:
I termistori sono adatti a tutti i processi di assemblaggio standard come crimpatura, saldatura, brasatura e incapsulamento in resine epossidiche o siliconiche. I parametri e i materiali del processo di assemblaggio devono essere scelti in conformità con il filo conduttore e il corpo rivestito e validati nell'applicazione.
Spiegazione delle specifiche:
MJ MF 5A-3 -3470 -502 F
① ② ③ ④ ⑤ ⑥
① Minsing Co.,Ltd
② Termistore NTC
③ Tipo di rivestimento epossidico serie 5A-3
④ Valore B (B 25/50℃) Esempio: 3470:B 25/50℃: 3470
⑤ Valore di resistenza standard a 25℃(R25℃):
Esempio: 502:R25℃ 5KΩ, 103:R25℃ 10KΩ, 104:R25℃ 100KΩ
⑥ Precisione di intercambiabilità R25℃:
F(±1%); G(±2%); H(±3%); J(±5%); K(±10%)
| Specifiche | R25 tra 0,5KΩ-2000KΩ. MF5A può essere progettato su misura. (KΩ) | B25/50 tra 0,5KΩ-2000KΩ. MF5A può essere progettato su misura. (K) | Costante di dissipazione | Costante di tempo termica | Intervallo di temperatura operativa |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
in aria ferma ≥ 2,1mW/℃ |
in aria ferma ≤ 10s |
-40～+150℃ |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1,5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ Precisione di intercambiabilità R25℃, precisione valore B ±1% ±2% ±3% ±5%Valore B tra 3000-4500K, e R25
℃ tra 0,5KΩ-2000KΩ. MF5A può essere progettato su misura.FAQ:
Indicaci la tua richiesta:
1.Applicazione del termistore NTC:__________
2.Ambiente di lavoro del termistore NTC:________
3.Intervallo di temperatura operativa:___℃ a ___℃
4.Qualsiasi requisito sul materiale o sulle dimensioni della sonda del sensore:______________
5.Valore R:___K ohm ±___% a ___℃,
6.Valore B: B(____℃/____℃) = _____K ± ___%
